在這個信息化、智能化的時代，能精準傳遞高質量的信息，智能化的控制、更清晰的視覺體現，更穩定的性能表現是很多行業最為需要的硬件設備，而杰和AE613正是結合所有優點并性能出眾的一款產品。融合了8K超高清畫面和三顯寬溫寬壓的技術，使其領先于廣告機、戶外顯示屏控制、戶外廣告設備的行業標準。除此之外，它還可以廣泛運用于交通監測和自動化控制等領域，無論環境多么艱苦，也能讓信息與控制完美傳遞運行。接下來，就讓我們共同揭開杰和AE613嵌入式電腦的神秘面紗，我相信它的獨特魅力一定會給您帶來深深的震撼。
在面對多變的天氣與惡劣的運行環境挑戰下，對終端設備提出了更高的要求。為滿足用戶對嵌入式整機性能與抵抗高低溫侵襲能力的嚴苛要求，杰和科技傾力研發這款無風扇寬溫寬壓嵌入式整機AE613。AE613支持Intel®第13代Core i3/i5處理器，支持寬溫度(-20℃~60℃)和寬電壓(12v ~ 24v)，TDP為15W，在最大限度地降低能耗的同時提供卓越的處理能力，確保在供電條件不穩定的環境下也能保持高效運作。
一、開箱篇

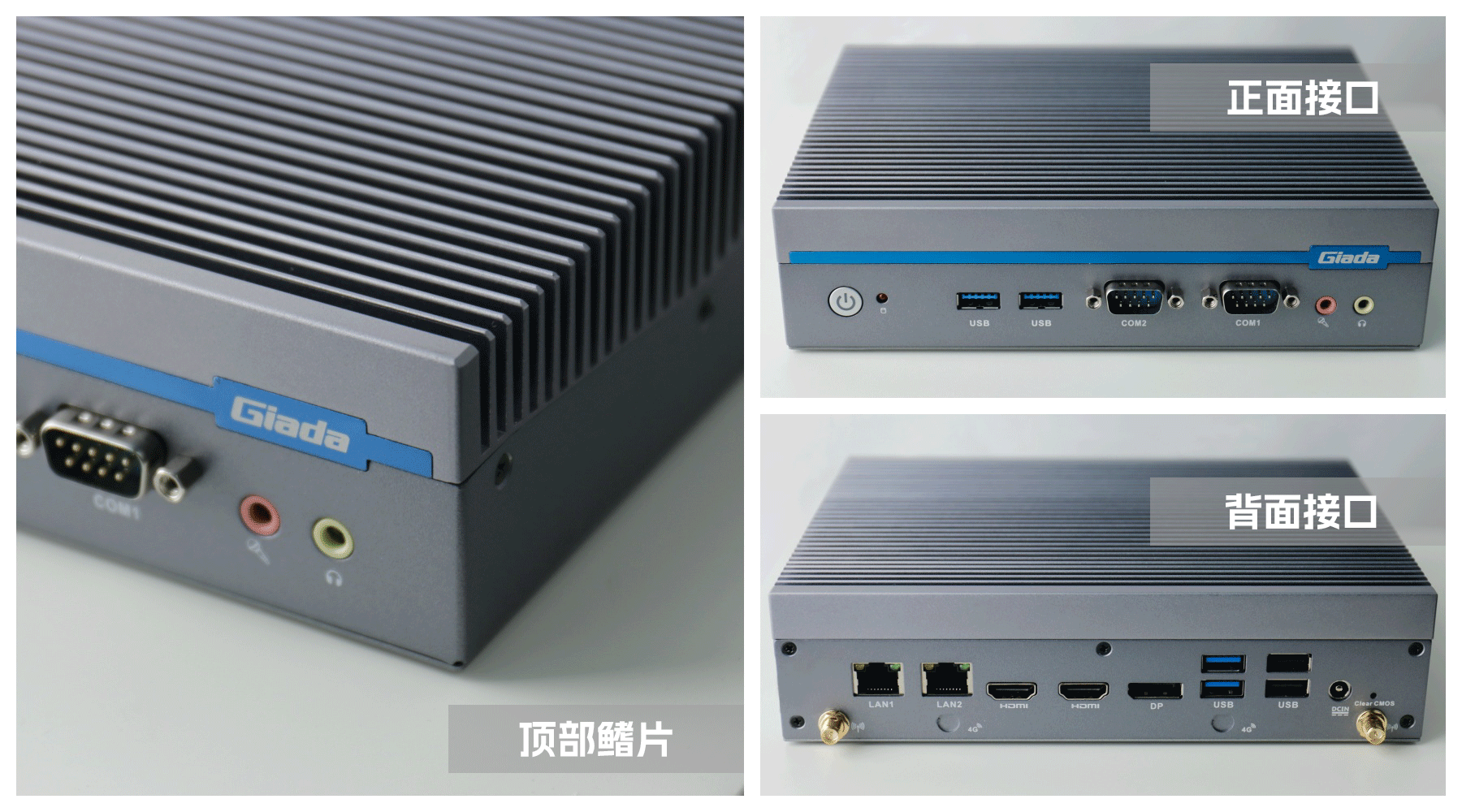

嵌入式整機AE613外包裝采用環保材料設計，內部配備適配器、AC線、天線棒、螺絲包，滿足通用需求，整機外觀機殼頂面采用一體式鋁板增高的鰭片散熱設計，整機結構采用全鋁設計保證散熱與抗壓性，通過杰和特有無風扇靜音散熱設計使整體散熱效果非常優秀，同時營造出極致安靜的工作和使用環境，無噪音，更防塵。
為了滿足多種行業需求，杰和AE613嵌入式整機在正面為1個ON/OFF開關按鈕，2*USB 3.2 Gen2接口，2*COM口，以及一個Mic-in和 Audio out音頻接口，背面為2個HDMI和1個DP視頻接口，2個千兆網口，2個USB 3.2 Gen2和2個USB 2.0接口，1個DC-IN圓形電源接口。
杰和AE613的三圍尺寸是200 mmx 150 mmx50 mm，與iphone15的尺寸對比，寬度僅比其高度多2.4毫米，體積僅有1.5L。
二、做工精良 細節展示
杰和AE613采用密封設計，整機由上至下主要分為四個部分：鰭片頂蓋、內部主板、四周邊框、底蓋，機殼外框與主板之間無縫銜接，采用緊湊式設計，能夠更有利于導熱和散熱。頂蓋與主板之間貼隔著導熱膠與防靜電泡棉，用于導熱和防靜電，在主板的處理器部位裝備了導熱板和散熱膏，提高散熱強度。
主板是杰和AE613的核心部件，整體配色是常規的深藍色，由杰和自有工廠傾力打造，CPU采用板貼的形式，表面涂了一層散熱膏用于導熱，可以支持12/13代Intel Alder/Raptor lake-U的處理器，默認配置為Intel® CoreTM i5-1335U處理器。
杰和AE613主板的供電相關部分都覆蓋了銀色導熱膠，我們把導熱膠撕下來，可以看到主板采用的是4+2相供電，在主板兩側的接口附近，都分布了相關的芯片，音頻接口附近可以看到一個經典的“小螃蟹”ALC897 聲卡芯片，在雙網口RJ45附近有兩個網卡芯片，分別是Intel I210IT和Intel I219LM(支持 Vpro)，整體做工比較扎實，元器件排列也很規整。
杰和AE613主板的背面面積占比較大的是內存插槽，采用雙通道兩條內存槽設計，最大支持容量可達64GB，最高支持DDR4-3200MHz頻率，內存與底殼接觸面裝備了一塊散熱鋁板用于高效散熱。
杰和AE613主板上配備了 1個 M.2 固態硬盤位，接口規格為 PCIe4.0 標準，匹配標準的 2280 規格硬盤。一側還有兩個M.2接口，一個是支持2230長度的E-Key WIFI/BT模塊插槽，支持Wi-Fi 5/6/6E網絡；一個是支持3042長度的B-Key WIFI/BT模塊插槽，支持3G/4G網絡，還有一個SIM卡槽。
三、杰和實驗室測試篇
杰和嵌入式整機AE613作為一款高性能寬溫寬壓的產品，用戶首先關心的是其在惡劣氣候環境下的穩定性，接下來我們就要把AE613帶到杰和可靠性實驗室進行全套測試，其中比較核心的測試項目包括氣候環境測試、散熱測試、靜電測試、雷擊測試，可以參考下圖的測試項目，先提前公布測試結果：AE613不負期待，全項PASS！
氣候環境中對杰和AE613會造成影響的主要是溫度和濕度，接下里我們需要在恒溫恒濕箱中，通過設定溫度控制箱中的溫度，對AE613進行七項測試，測試順序為：低溫貯存→低溫工作→高溫貯存→高溫工作→交變濕熱→高溫循環→恒定濕熱存儲。
?試驗曲線
通過七項測試，實驗前后外觀無異常變形，無噪音增加，在 BIOS、OS 下硬盤、DIMM 沒有掉失，且槽位號正確，電源、硬盤、網卡等指示燈顯示正常，壓力軟件運行正常，沒有出現性能異?，F(xiàn)象，所有接口功能正常，測試通過。
針對杰和AE613的散熱性能進行測試，通過溫度采集儀在主板以及整機外殼上粘貼溫度識別線進行溫度采集，監測在環境溫25℃和60℃滿載情況下的溫度。進過測試，AE613在任何測量點的溫度不超過其規格溫度，且工作性能及機械功未出現損壞，測試通過。
?25℃和60℃滿載狀態
杰和AE613的靜電測試，是通過專業設備靜電放電發生器進行測試，測試接口收到外部的靜電后，是否會影響到機器的正產運行。在實際操作中，對每個接口測試點采取正負極各 25 次連續單次放電（時間間隔 1.5 秒），對于涂漆是絕緣層、非導電（例如，塑料）連接器內可接觸的點只進行空氣放電。試驗結束后，AE613能正常工作，無可察覺的通信質量的降低，無控制功能的喪失或存儲數據的丟失，并且保持通信連接，測試通過。
測試杰和AE613受到外部電壓變化，是否會影響正常運作，需要借助杰和專業設備全自動雷擊浪涌發生器進行測試，主要測網口以及電源線在受到外部電壓影響時，是否能正常工作。試驗結束后，AE613能正常工作，無功能的喪失以及存儲數據的丟失，并且通信連接正常，測試通過。
接下來要裝配好相關的內存和硬盤等，通過專業軟件對杰和嵌入式整機AE613進行跑分測試，針對客戶會關注的各個重點進行了全面測試，包括各功能、性能、兼容性、穩定性等方面的專業測試及分析，AE613作為一款旗艦級高性能產品，不僅全部通過，且各個數據結果都表現相當出色，無疑讓用戶的使用體驗直線拉滿。

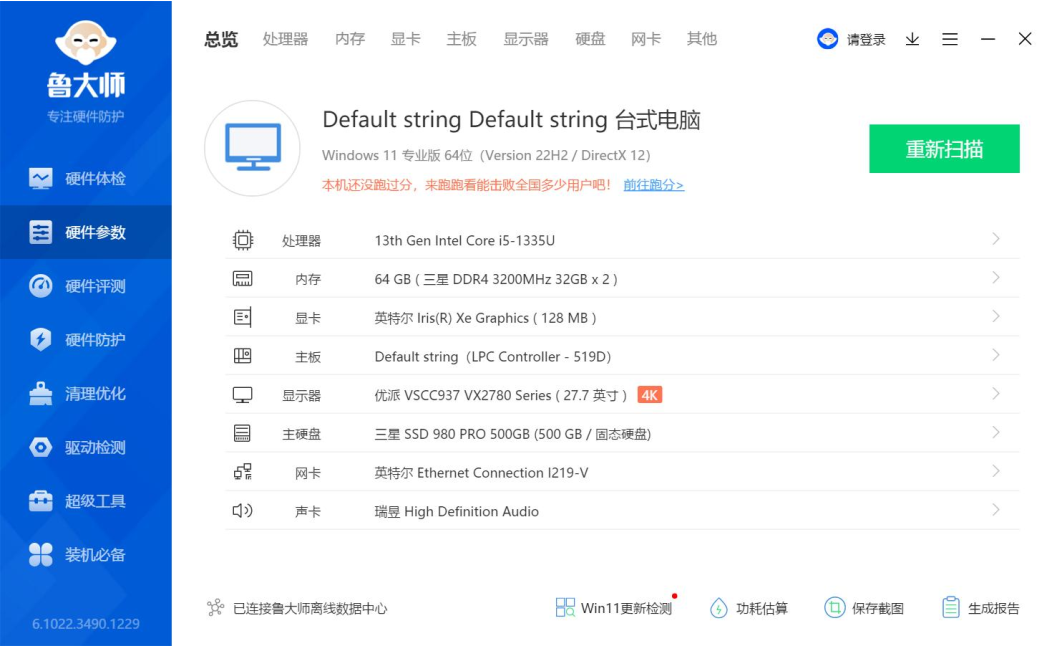

上面是魯大師識別的杰和AE613硬件參數詳情，我們進行跑分測試的核心三大件選擇的是13th Gen Intel(R) Core(TM) i5-1335U @1.30GHz處理器，Intel(R) Iris(R) Xe Graphics顯卡，三星 32GB*2 DDR4 3200MHz內存，三星SSD 980 PRO 500GB(500 GB/固志硬盤)，下面我們來看詳細的跑分數據。
戶外廣告數字標牌播放器作為杰和AE613比較常見的應用場景，對于整機的顯示性能要求較高，針對AE613的顯示性能測試，為保證測試數據的準確性，我們測了3D Mark、3D Mark Vantage、3Dmark 11 V105(Performance)等系列軟件，針對這些數據，我們挑選3DMark Vantage的數據來進行分析。

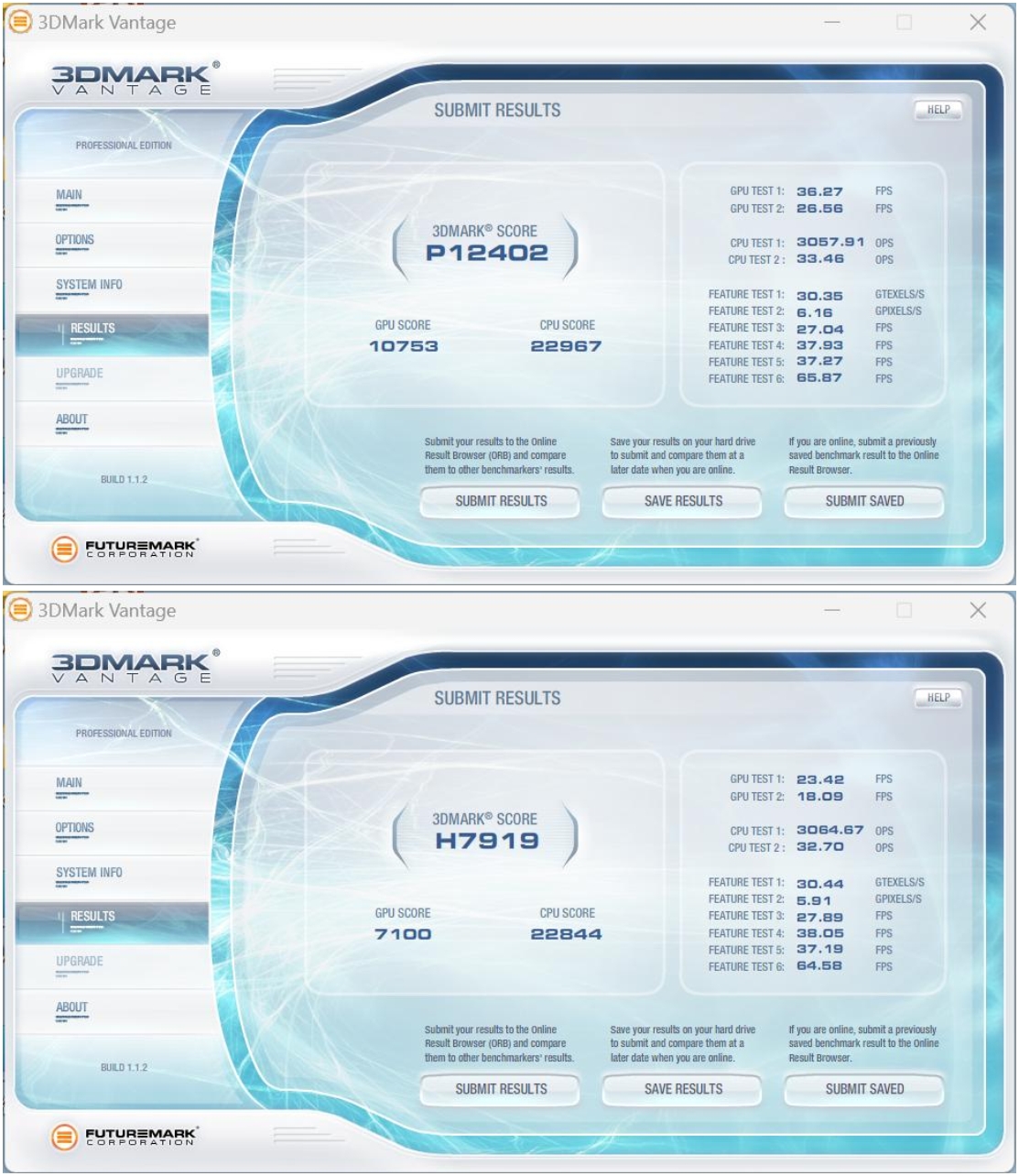

3DMark Vantage一款3D圖形性能評測軟件，主要用于評測電腦的顯卡和處理器的性能。我們按照畫質等級，記錄了性能級(Performance，P)和高端級(High，H)兩份數據。其中，Performance的綜合得分為P12402，High的綜合得分為H7919，表現不錯，這個成績已經完全能夠滿足主流用戶的需求了。
系統性能測試 ? PC Mark 10
PC Mark 10是針對杰和AE613的綜合體驗以及日常體驗進行測試，其含有一整套全面的測試項，涵蓋現代辦公場所中的各種任務，偏向于家用和辦公場景的性能測試軟件，它所評測的內容幾乎涵蓋了網頁瀏覽、辦公應用程序、視頻會議、文字處理、圖片編輯、視頻渲染以及游戲等常用功能。
通過觀察實測數據，我們可以看到，常用基本功能得分為為8650、生產力得分為4759，數字內容創作為3176，這些數據表明，這套配置確實可以很好地勝任對于日常高效運行的性能要求。
杰和AE613通過杰和可靠性實驗室的全套17項測試項目，其“寬溫寬壓”的特性已得到了可靠的數據支撐，足以證明AE613在面對多變的天氣與惡劣的運行環境挑戰下，也能保證高效運作。在全功能測試中的跑分數據，AE613在顯示性能上表現相當出色，已有足夠的數據支撐，在這方面要求較高的用戶，這款整機是非常值得考慮的選擇。
四、行業應用場景
杰和嵌入式整機AE613作為一款支持8K的三顯寬溫寬壓戶外整機，可以使用的場景包括但不限于廣告機生產商、戶外廣告、自助終端生產商、戶外自助服務、自動化控制（工廠、倉儲、物流、自動分揀等）、交通監控監測、政府自助服務等，針對客戶個性化需求，支持ODM/OEM/JDM定制化服務。AE613詳細的產品性能參數如下：
